Aferição, calibração e parametrização de relés de proteção
O relé de proteção é o equipamento que decide, em milissegundos, se a instalação desliga ou queima. Ele fica anos sem atuar e ninguém percebe que está descalibrado, até o dia em que precisa agir e não age.

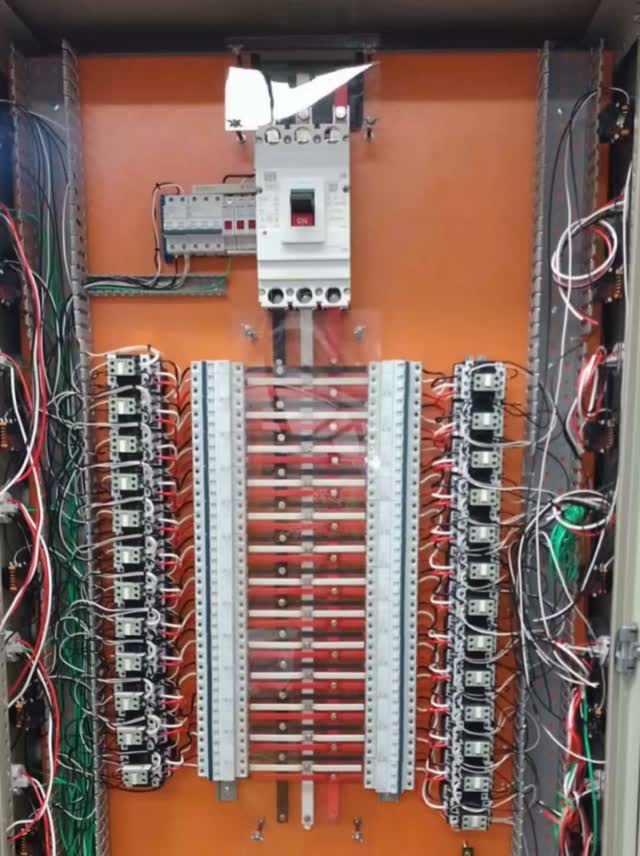

O que é e como funciona
O serviço cobre o ensaio funcional, a aferição, a calibração e a parametrização de relés de proteção primários e secundários, eletromecânicos ou digitais.
O ensaio é feito com mala de teste, injetando corrente e tensão para verificar se o relé atua nos valores e nos tempos parametrizados. Isso confirma a curva de atuação real do equipamento, que nem sempre corresponde ao que está escrito na etiqueta.
Quando há mais de um dispositivo de proteção em série, o ajuste isolado não basta: é preciso coordenação e seletividade, para que o disjuntor mais próximo do defeito atue primeiro e o restante da planta continue operando. É o estudo de seletividade que define esses ajustes.
Quando fazer
- Exigência da concessionária para ligação nova ou aumento de carga
- Na periodicidade definida pelo plano de manutenção da subestação
- Depois de qualquer atuação de proteção, para confirmar que foi correta
- Quando a proteção atua sem defeito aparente, ou deixa de atuar quando deveria
- Após troca de transformador, alteração de carga ou ampliação da instalação
- Na substituição de relé eletromecânico por digital
Escopo
O que está incluso no serviço
Escopo escrito antes de começar. Sem surpresa no meio do caminho e sem item que aparece só na fatura.
- Ensaio funcional com mala de teste
- Aferição e calibração dos valores de atuação
- Levantamento da curva real de atuação
- Parametrização de relés digitais
- Estudo de coordenação e seletividade
- Verificação dos circuitos de comando e sinalização
- Documentação dos ajustes aplicados
Normas aplicáveis
- NBR 14039
- Instalações elétricas de média tensão de 1,0 kV a 36,2 kV
- NR-10
- Segurança em instalações e serviços em eletricidade
O que você recebe
- Laudo de ensaio com valores encontrados e valores ajustados
- Curvas de atuação levantadas
- Tabela de parametrização final documentada
- Documentação no formato aceito pela concessionária, quando exigido
Todo serviço executado tem garantia de 12 meses, renovável enquanto o contrato de manutenção preventiva estiver ativo.
Dúvidas
Perguntas frequentes sobre relés de proteção
Com que frequência o relé precisa ser aferido?
A prática consolidada é ensaio anual, junto com a manutenção da cabine. Relés eletromecânicos, por terem partes móveis, tendem a descalibrar mais rápido que os digitais e merecem atenção maior.
Vocês fazem o estudo de seletividade?
Sim. É o estudo que define os ajustes de cada dispositivo para que o defeito seja isolado no ponto mais próximo, sem derrubar a instalação inteira.
O laudo serve para a concessionária?
Sim. O serviço é entregue com a documentação e a ART no formato exigido para protocolo.
